TBS 460
Rundschleifgigant in Kompaktbauweise

TBS 460: CNC-Rundschleifmaschine für hochpräzises Außenrundschleifen

Bei der Entwicklung unserer CNC-Rundschleifmaschine TBS 460 haben wir einige besondere Vorgaben definiert: Sie sollte selbst bei begrenzten Platzverhältnissen einsetzbar sein, aber dennoch Werkstücke bis 400 mm Länge bearbeiten können. Mit ihr sollte sowohl die Einzelteil- als auch die Serienfertigung möglich sein. Ihre Steuerung sollte bereits ab Werk eine Fülle an Schleif-Programmen enthalten, aber auch ohne großen Aufwand an individuelle Anforderungen angepasst werden können. Das Ergebnis dieser anspruchsvollen Vorgaben ist unsere neue CNC-Rundschleifmaschine für hochpräzises Außen- und Innenschleifen TBS 460: ein beeindruckendes Produktionszentrum auf beeindruckend kleinem Raum.

Werkstückspindelstock
  • Mit MK5 (wälzgelagert)
  • Mit MK4 (hydrodynamisch gelagert): sehr genauer Rundlauf <= 0,001mm
  • Alternativ mit MK4 hochgenau: hochpräziser Rundlauf <= 0,0005mm
Hydrodynamischer Schleifspindelstock
  • Gute Dämpfungseigenschaften
  • Selbstzentrierung mit hochpräzisem Rundlauf
  • Hohe Lebensdauer
Schlittenführungen
  • Hohe Prozessstabilität durch hochpräzise V- und Flachführungen
Grauguss-Maschinenbett
  • Verzugsfrei, thermisch stabil und vibrationsdämpfend
  • Kubisch, stark verrippt
Beladesystem
  • Automatische Be- und Entladung der Werkstücke (optional)
  • Kundenspezifische Lösungen durch offene Laderschnittstelle möglich
Reitstock MK3
  • Regulierbarer Pinolenanstelldruck
  • Manuelle oder automatische Bedienung (optional)
  • Konuskorrektur +/- 0,02 mm (optional)

Die Basis unserer TBS 460 bilden ausgereifte und erprobte Komponenten der Traditionsmarke Tschudin. Äußerst steife Hauptaufbauten (Grauguss-Maschinenbett, Werkstück- und Schleifspindelstock, Reitstock); hochpräzise V- und Flachführungen; hydraulisch betätigte Längs- und

Querschlittenverstellung sowie hydrodynamisch gelagerte Schleifspindel: allesamt Garanten für höchste Präzision, maximale Betriebssicherheit und eine lange Lebensdauer.

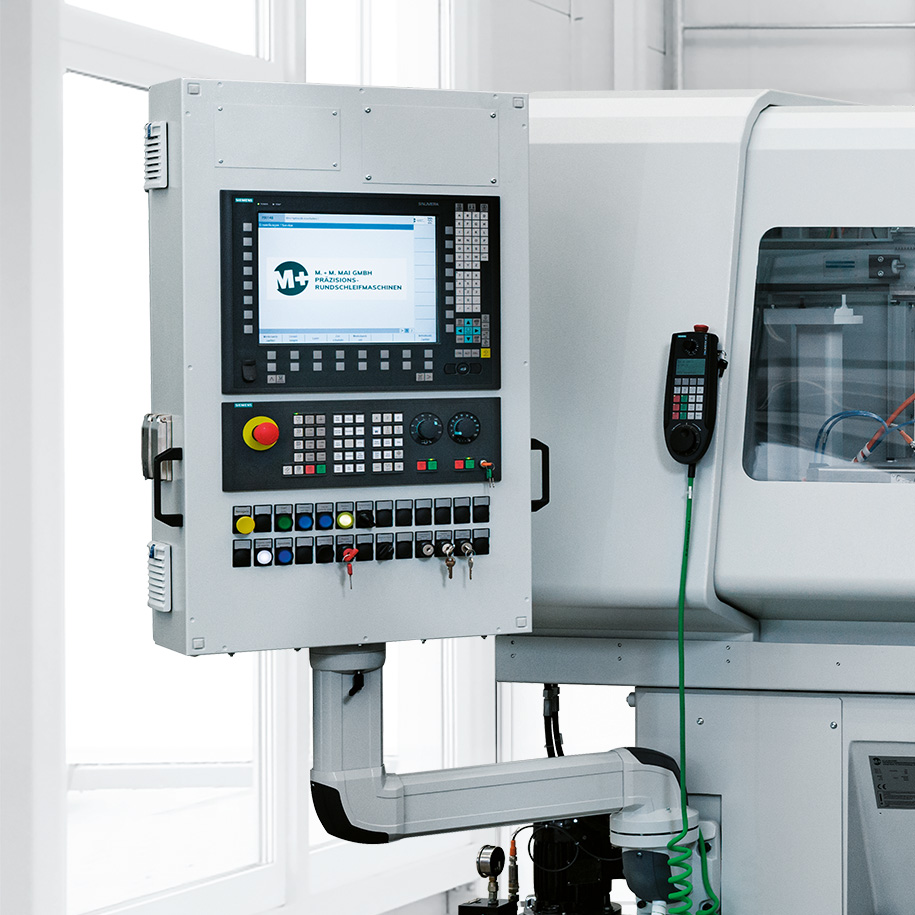

SIEMENS SINUMERIK ONE

Dank ihrer leistungsfähigen Hardware sowie ihren vielseitigen Schleifprogramm-Modulen ist diese CNC-Steuerung der Premium-Klasse ideal für anspruchsvolle Schleifaufgaben. Ihre antriebsbasierten Hochleistungs-NCUs mit modernster Multicore-Prozessortechnologie sorgen für höchste Dynamik und Genauigkeit bei der Bearbeitung

  • Touchbedienung von 9" bis 19"
  • Tastenbedienung von 9" bis 15"
  • Für Mensch und Maschine
  • Problemlose Integration weiterer Funktionen und Systeme
Außen- und Innenschleifen:
  • Einstechschleifen
  • Mehrfach Einstechschleifen mit Oszillation
  • Mehrfacheinstechen mit Konizität
  • Schulterschleifen
  • Längsschleifen
  • Oszillieren
  • Segment und Konturschleifen
  • Standardmäßig mit funktioneller Anordnung der Bedienelemente
  • Aufbau nach Kundenwunsch
  • Frei definierbare Schleif- und Abricht-Programme
  • Bedienerhinweise im Klartext
  • Fehlermeldungen im Klartext
  • Sprachen umschaltbar
  • Geringe Einarbeitungszeit
Technische Informationen
Hauptdaten
Spitzenweite in mm 430
Spitzenhöhe in mm 100 (opt. 150)
Schleiflänge in mm 400
Leistungsbedarf in kVa 21
Gewicht in kg 4.400
Schleifbarer Werkstückdurchmesser
Max. Werkstückdurchmesser bei voller Scheibe in mm 198 (opt. 298)
Min. Werkstückdurchmesser bei abgenutzter Scheibe in mm 1
Achsantrieb
Max. Geschwindigkeit X-Achse in mm/min 8.000
Auflösung X-Achse in μm 0,1
Max. Geschwindigkeit Z-Achse in mm/min 8.000
Auflösung Z-Achse in μm 0,1
Werkstückspindelstock
Spindelkonus MK5
Werkstückgewicht zwischen Spitzen in kg 100
Werkstückgewicht fliegend einschließlich Spannzeug in kg 80
Schwenkbarkeit +30 ° / -45 °
Spindeldrehzahlen in min-1 20 – 1.000
Schleifspindelstock
Schleifscheibendurchmesser in mm 400
Schleifscheibenbreite in mm 80
Schwenkbarkeit links 9 °
Schwenkbarkeit rechts 9 °
Motorleistung in kW 8
Verstellweg X-Achse in mm 340
Längsschlitten
Längsschlittenweg in mm 480
Schwenkbarkeit des Werkstücks +/- 9 °
Reitstock
Aufnahmekegel MK3
Pinolenweg in mm 20 (opt. 60 oder 120)

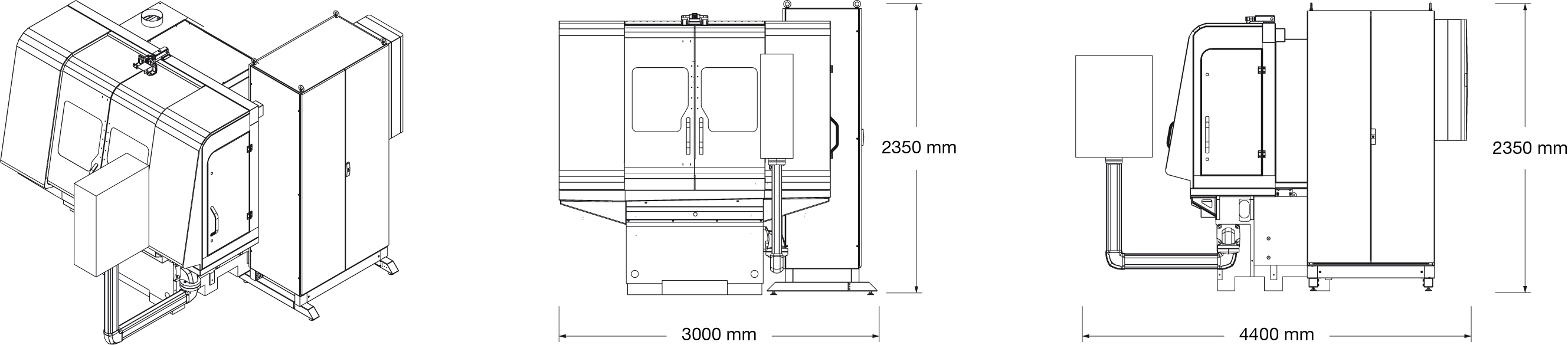

Platzbedarf (BxTxH)
Platzbedarf in mm 2.500x4.400x2.350
