Universalmaschine für große Serien

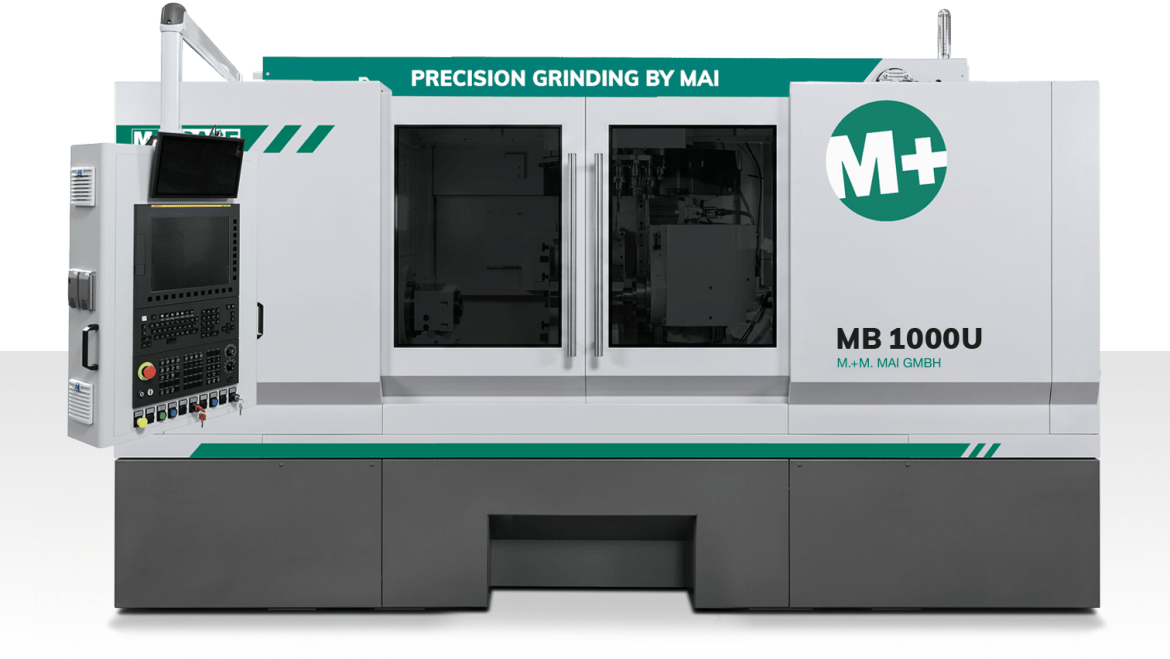

MB 1000U: CNC-Universal-Rundschleifmaschine für maximale Flexibilität bei großen Werkstücken
Die MB 1000U ist eine auf der MaiBase Plattform basierende CNC-Universal-Rundschleifmaschine für hochpräzises Innen- und Außenrundschleifen großer Werkstücke bis 1000 mm. Sie wurde für Anwendungen entwickelt, bei denen unterschiedliche Werkstücke, Geometrien und Bearbeitungsprozesse flexibel auf einer Maschine abgebildet werden müssen – auch bei großen Dimensionen.
- 19˝ LCD Farb-Bildschirm mit Touch-Funktion
- M.+M. Mai Software mit LEITFADEN für geführte und einfache Programmerstellung am Werkstück
- IPC Betriebssystem Windows 10 IoT
- Handpanel mit Achs- & Geschwindigkeitswahlschalter
- FEM-optimiertes Mineralgussbett für höchste Stabilität und Langlebigkeit
- Mechanische Trennung von Maschine und Peripherie für thermische Stabilität und Minimierung von Schwingungseinflüssen
- Bis 100 kg Werkstückgewicht
- MK3 und MK4
- Hub 20 mm (optional 60 mm und 120 mm)
- Verstellbereich +/-30 μm
- Pneumatische und hydraulische Abhebung
- Anwendungen mit stehender oder rotierender Spindel
- Drehzahlbereich 1 – 1.000 min-1
- Rundheitsgenauigkeit ≤ 1 μm (optional ≤ 0.5 μm)
- Orientierter Spindelhalt
- MK4, MK5 und MK6 lieferbar
- Linearführung für X-Achse, wartungsarm, hochgenau
- Verschleißarme Gleitführung für Z-Achse
- Optische Wegmesssysteme in X- und Z-Achse
- Hohe Dynamik durch Geschwindigkeit von bis zu 8 m/min in Z- und 8 m/min in X-Achse
- Gute Übersicht über den Schleifprozess
- Zentral und gut zugänglich angeordnete Schnittstellen für Tischaufbauten
- Durchdachte Zugänglichkeit für kostengünstige Wartung und Service
- Optional mit automatischer Türöffnung
- Fliegend 100 Nm
- Zwischen den Spitzen bis zu 100 kg (je nach Variante)
- Erhebliche Reduktion der Nebenzeiten durch schnelles Schwenken des vollautomatischen Schleifspindelstocks
- Höchste Positionier- und Wiederholgenauigkeit durch Verwendung einer Hirth-Verzahnung
Durch ihren modularen Aufbau und den schwenkbaren Schleifspindelstock ermöglicht die MB 1000U vielseitige Schleifstrategien bei gleichzeitig reduzierten Nebenzeiten. Sie eignet sich ideal für komplexe Schleifaufgaben mit hohen Anforderungen an Maßhaltigkeit, Oberflächengüte und Formgenauigkeit – insbesondere bei großen und schweren Bauteilen.
Der stabile Maschinenaufbau aus Mineralguss, hochpräzise Führungen sowie moderne CNC-Technologie sorgen für eine hohe Prozessstabilität und reproduzierbare Ergebnisse. Gleichzeitig bietet die Maschine eine sehr gute Zugänglichkeit sowie flexible Automatisierungsmöglichkeiten, wodurch sie sich optimal in unterschiedlichste Produktionsumgebungen integrieren lässt.
Erhältlich mit folgender Steuerung:
FANUC Oi-F Plus
Dank ihrer leistungsfähigen Hardware, ihren standardmäßigen 2 MB Teileprogrammspeicher sowie ihren vielseitigen Funktionen für kundenspezifische Anpassungen (FANUC Picture, Macro Executor, C Language Executor) ist diese CNC-Steuerung ideal für anspruchsvolle Schleifaufgaben und ein Garant für hochwertige Werkstücke. Die eigenentwickelte Fast Cycle Time Technology sorgt für reduzierte Zykluszeiten.
- Einfache und intuitive Interaktion über den Bildschirm
- Leichtere Navigation und Bedienung der Programme
- genau auf die Maschinenkonfiguration und Schleifprozesse abgestimmt
- innovative Funktionen, die nicht in Standardlösungen verfügbar sind
- Bedienungsanleitung und Zubehördokumente auf der Steuerung vorhanden
- Minimierung von Ausfallzeiten und schnelle Problemlösung
- Kosteneinsparungen durch reduzierte Serviceeinsätze vor Ort
- wie z.B. Schleifzeit, Abrichtzeit und Werkstückwechselzeit (nur bei Maschinen mit integriertem Lader)
Technische Informationen
Hauptdaten
|
|||||||||||||||||||||
Schleifbarer Werkstückdurchmesser
|
|||||||||||||||||||||
Schleifspindelstock
|
|||||||||||||||||||||
Werkstückspindelstock
|
|||||||||||||||||||||
Reitstock
|
|||||||||||||||||||||
Längsschlitten
|
|||||||||||||||||||||
Allgemeine Daten
|
|||||||||||||||||||||
After-Sales-Services
Um unsere Kunden dabei zu unterstützen, das Maximum aus unseren Maschinen herauszuholen, bieten wir ihnen maßgeschneiderte After-Sales-Services an. Dazu gehören neben unserem Aktiv+ Paket zur vorbeugenden Instandhaltung & Wartung auch die Einweisung des Bedienpersonals in die Nutzung unserer Maschinen. Die regelmäßige Schulung des Personals stellt sicher, dass die Maschinen stets optimal genutzt werden und auch bei neuen Mitarbeitern ein reibungsloser Betrieb gewährleistet ist. Bei Bedarf können Schulungen auch vor Ort beim Kunden durchgeführt werden.
